نصب دوربین مداربسته در منزل؛ آموزش گام به گام برای مبتدیان

آیا می خواهید امنیت خانه خود را بالا ببرید اما نگران هزینه های نصب دوربین مداربسته هستید؟ این راهنمای گام به گام به شما کمک می کند تا خودتان به راحتی و با اطمینان خاطر، سیستم نظارتی منزل را نصب کنید و در هزینه ها صرفه جویی کنید.

• انتخاب درست تجهیزات • جانمایی دقیق دوربین ها • کابل کشی اصولی • راه اندازی نرم افزاری • عیب یابی اولیه

🛒 قبل از خرید: تجهیزات مورد نیاز برای نصب دوربین مداربسته

اولین گام در نصب دوربین مداربسته، شناخت و تهیه تجهیزات مناسب است. انتخاب صحیح تجهیزات نه تنها بر کیفیت نظارت تأثیر می گذارد، بلکه در طول عمر و عملکرد کلی سیستم نیز نقش دارد. برای شروع، لازم است بدانید دقیقاً به چه چیزهایی نیاز دارید.

انواع دوربین (بولت، دام) و کاربرد هرکدام

دوربین های مداربسته انواع مختلفی دارند که هر کدام برای محیط خاصی مناسب هستند. شناخت این تفاوت ها به شما کمک می کند بهترین انتخاب را برای منزل خود داشته باشید:

• دوربین بولت (Bullet Camera): این دوربین ها ظاهری استوانه ای دارند و معمولاً برای فضاهای بیرونی (حیاط، پارکینگ) استفاده می شوند. بدنه مقاوم در برابر آب و گرد و غبار دارند و دید در شب قوی تری ارائه می دهند.
• دوربین دام (Dome Camera): ظاهری گنبدی شکل دارند و بیشتر برای فضاهای داخلی (پذیرایی، اتاق ها) مناسب اند. طراحی آن ها باعث می شود جهت دید دوربین کمتر مشخص باشد و با دکوراسیون منزل هماهنگ تر شوند.
• دوربین اسپید دام (Speed Dome Camera): قابلیت چرخش 360 درجه و زوم بالا دارند، اما معمولاً برای منازل کوچک گران قیمت و غیرضروری هستند.

دستگاه های ضبط (DVR vs NVR)

انتخاب دستگاه ضبط مناسب به نوع دوربین های شما بستگی دارد:

• DVR (Digital Video Recorder): برای دوربین های آنالوگ (AHD, HDCVI, HDTVI) استفاده می شود. تصاویر را از طریق کابل کواکسیال دریافت و ذخیره می کند.

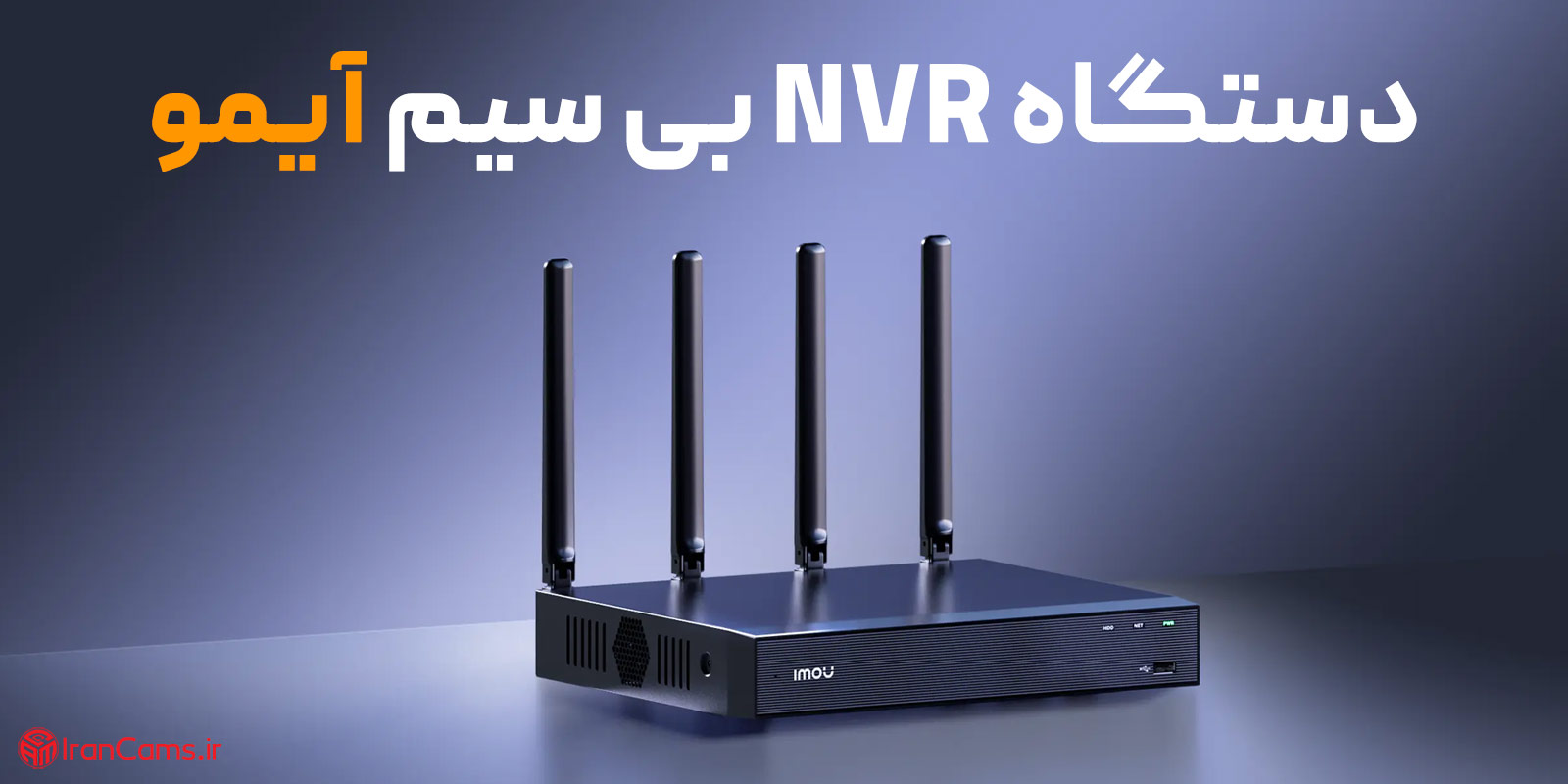

• NVR (Network Video Recorder): برای دوربین های تحت شبکه (IP Camera) کاربرد دارد. این دستگاه ها تصاویر را از طریق کابل شبکه یا وای فای دریافت و ذخیره می کنند. کیفیت تصویر در سیستم های NVR معمولاً بالاتر است.

در نظر داشته باشید که هارد دیسک برای ذخیره تصاویر نیز یک جزء ضروری است و باید به صورت جداگانه تهیه و روی دستگاه ضبط نصب شود.

کابل ها، فیش ها و منبع تغذیه

بسته به نوع سیستم (آنالوگ یا IP)، کابل کشی و اتصالات متفاوت خواهد بود:

• کابل کواکسیال (RG59): برای دوربین های آنالوگ و DVR.
• فیش BNC: برای اتصال کابل کواکسیال به دوربین و DVR.
• کابل شبکه (CAT6): برای دوربین های IP و NVR.
• سوکت RJ45: برای اتصال کابل شبکه.
• منبع تغذیه (آداپتور 12V): برای تأمین برق دوربین ها. در برخی سیستم ها از POE (Power over Ethernet) استفاده می شود که برق را از طریق کابل شبکه تأمین می کند.
• داکت یا لوله فلکسی: برای محافظت از کابل ها و زیبایی کار.

🗺️ نقشه و جانمایی: نقاط کور را شناسایی کنید

قبل از اینکه حتی یک پیچ هم بزنید، باید یک برنامه دقیق برای جانمایی دوربین ها و دستگاه DVR داشته باشید. این مرحله حیاتی است؛ زیرا تعیین می کند چقدر پوشش امنیتی موثر خواهید داشت و کابل کشی شما چقدر بهینه خواهد بود.

تعیین نقاط استراتژیک (ورودی ها، پارکینگ، حیاط)

به دقت به نقشه منزل خود نگاه کنید و نقاطی را که بیشترین اهمیت امنیتی را دارند، مشخص کنید. این نقاط معمولاً شامل موارد زیر هستند:

• ورودی های اصلی و فرعی: درب ورودی، درب پشتی، درب بالکن یا تراس.
• پنجره های قابل دسترس: به خصوص پنجره هایی که در طبقه همکف یا نزدیک درختان و سازه ها قرار دارند.
• پارکینگ و گاراژ: برای نظارت بر خودرو و لوازم موجود در پارکینگ.
• حیاط و فضاهای باز: به خصوص گوشه هایی که دید خوبی به کل فضا می دهند.
• انبار یا فضاهای نگهداری اشیاء با ارزش.

هدف این است که با کمترین تعداد دوربین، بیشترین پوشش را داشته باشید و هیچ نقطه کوری باقی نماند.

رعایت استاندارد ارتفاع نصب

ارتفاع نصب دوربین ها بسیار مهم است. اگر دوربین خیلی پایین باشد، به راحتی قابل دستکاری یا تخریب است. اگر خیلی بالا باشد، جزئیات چهره افراد یا پلاک خودروها را از دست خواهید داد. توصیه می شود:

• برای فضاهای بیرونی، ارتفاع بین 2.5 تا 4 متر از سطح زمین مناسب است.
• برای فضاهای داخلی، ارتفاعی که دید وسیعی ارائه دهد و از دسترس خارج باشد (حدود 2.2 تا 3 متر) توصیه می شود.

🛠️ مراحل نصب دوربین مداربسته (گام به گام)

حالا که تجهیزات را تهیه کرده اید و نقشه جانمایی را آماده کرده اید، وقت آن است که آستین ها را بالا بزنید و کار نصب را شروع کنید. این بخش به صورت گام به گام شما را در این فرآیند راهنمایی می کند.

آماده سازی مسیر کابل کشی و داکت کشی

کابل کشی صحیح، قلب هر سیستم مداربسته است. برای جلوگیری از نویز و اطمینان از پایداری سیستم، این مراحل را دنبال کنید:

• مسیر کابل ها را از محل دوربین تا دستگاه DVR/NVR مشخص کنید. سعی کنید مسیر را از کنار منابع نویز (کابل های برق فشار قوی، موتورهای الکتریکی) دور نگه دارید.
• برای کابل های بیرونی، از لوله فلکسی یا داکت های محکم استفاده کنید تا در برابر عوامل محیطی محافظت شوند.
• برای کابل های داخلی، می توانید از داکت های پلاستیکی یا کابل کشی توکار (در صورت امکان) استفاده کنید تا ظاهر منزل حفظ شود.
• طول کابل ها را با دقت اندازه گیری کنید و همیشه کمی بیشتر از نیاز واقعی در نظر بگیرید تا جای خطا داشته باشید.

نصب فیزیکی دوربین روی دیوار

پس از کابل کشی، نوبت به نصب خود دوربین می رسد:

1. پایه دوربین را در محل مشخص شده قرار دهید و با مداد، نقاط سوراخکاری را علامت بزنید.
2. با استفاده از دریل، سوراخ های لازم را ایجاد کنید.
3. رول پلاک ها را در سوراخ ها قرار دهید.
4. پایه دوربین را با پیچ محکم کنید.
5. دوربین را روی پایه قرار دهید و جهت آن را به صورت دستی تنظیم کنید. نگران تنظیم دقیق نباشید، بعداً می توانید آن را از طریق نرم افزار تنظیم کنید.

در این مرحله، می توانید کابل برق دوربین را به آداپتور و سپس به پریز برق متصل کنید. کابل تصویر را نیز آماده اتصال به دستگاه ضبط کنید.

🔗 اتصالات فنی: سوکت زنی و فیش بندی

اتصال صحیح کابل ها به فیش ها و سوکت ها، از اهمیت بالایی برخوردار است. یک اتصال ضعیف می تواند باعث نویز در تصویر، قطعی سیگنال یا حتی عدم کارکرد سیستم شود. این بخش به شما آموزش می دهد چگونه این کار را با دقت انجام دهید.

آموزش نصب فیش BNC (آنالوگ)

فیش BNC برای اتصال دوربین های آنالوگ به کابل کواکسیال و سپس به دستگاه DVR استفاده می شود. معمولاً دو نوع فیش BNC پیچی و پرسی وجود دارد که نوع پیچی برای افراد مبتدی مناسب تر است:

1. حدود 1.5 تا 2 سانتی متر از روکش بیرونی کابل کواکسیال را با کاتر یا سیم لخت کن بردارید.
2. شیلد (سیم های بافته شده) را به عقب برگردانید و روی روکش کابل قرار دهید.
3. عایق سفید رنگ مغزی کابل را به اندازه 0.5 سانتی متر بردارید تا مغزی مسی نمایان شود.
4. فیش BNC پیچی را روی کابل قرار دهید و مغزی کابل را وارد سوراخ وسط فیش کنید.
5. فیش را در جهت عقربه های ساعت بچرخانید تا شیلد کابل زیر قسمت پیچی فیش محکم شود.

آموزش سوکت زنی کابل شبکه (IP)

برای دوربین های تحت شبکه (IP)، از کابل شبکه و سوکت RJ45 استفاده می شود. سوکت زنی کابل شبکه نیاز به ابزار خاص (آچار شبکه) و رعایت ترتیب رنگ سیم ها دارد:

1. حدود 2 سانتی متر از روکش بیرونی کابل شبکه را بردارید.
2. هشت رشته سیم رنگی را از هم باز کنید و صاف کنید.
3. سیم ها را بر اساس استاندارد T568B (سفید نارنجی، نارنجی، سفید سبز، آبی، سفید آبی، سبز، سفید قهوه ای، قهوه ای) مرتب کنید.
4. سیم ها را با سیم چین به صورت صاف و یکدست برش دهید.
5. سیم های مرتب شده را وارد سوکت RJ45 کنید و مطمئن شوید که هر سیم به انتهای شیار مربوطه رسیده است.
6. با استفاده از آچار شبکه، سوکت را پرس کنید تا پین های فلزی وارد سیم ها شوند و اتصال برقرار شود.

💾 راه اندازی دستگاه ضبط و هارد

دستگاه ضبط (DVR یا NVR) مغز سیستم مداربسته شماست. نصب صحیح هارد دیسک و تنظیمات اولیه نرم افزاری، تضمین کننده عملکرد درست سیستم و ذخیره تصاویر است.

نصب هارد دیسک داخلی

اکثر دستگاه های DVR/NVR بدون هارد دیسک عرضه می شوند و شما باید آن را جداگانه تهیه و نصب کنید:

1. کاور دستگاه ضبط را با باز کردن پیچ های آن بردارید.
2. هارد دیسک را در جایگاه مخصوص خود در داخل دستگاه قرار دهید و با پیچ های مخصوص محکم کنید.
3. کابل برق SATA (معمولاً یک کابل پهن) و کابل داده SATA (یک کابل نازک تر) را به هارد دیسک و سپس به برد اصلی دستگاه ضبط متصل کنید.
4. کاور دستگاه را مجدداً ببندید و پیچ های آن را محکم کنید.

تنظیمات اولیه نرم افزاری (تاریخ، ساعت، پسورد)

پس از نصب هارد و روشن کردن دستگاه، باید تنظیمات اولیه را انجام دهید:

• دستگاه را با کابل VGA یا HDMI به یک مانیتور متصل کنید.
• دستگاه را روشن کنید. معمولاً برای اولین بار یک Wizard راه اندازی ظاهر می شود.
• یک رمز عبور قوی برای دستگاه تنظیم کنید. این گام برای امنیت سیستم شما حیاتی است.
• تاریخ و ساعت را با دقت تنظیم کنید. این مورد برای جستجوی فیلم ها در آینده بسیار مهم است.
• هارد دیسک را فرمت کنید. این کار معمولاً از طریق منوی Setup یا Storage در دستگاه انجام می شود. این اقدام هارد را برای ذخیره تصاویر آماده می کند.
• دوربین ها را به پورت های مربوطه در پشت دستگاه ضبط متصل کنید. اگر همه چیز درست باشد، باید تصویر دوربین ها روی مانیتور نمایش داده شود.

📱 انتقال تصویر روی موبایل و لپ تاپ

یکی از مزایای اصلی سیستم های مداربسته امروزی، امکان مشاهده تصاویر از راه دور است. این قابلیت به شما اجازه می دهد در هر زمان و مکانی، منزل خود را تحت نظر داشته باشید.

برای فعال کردن انتقال تصویر، ابتدا باید دستگاه DVR/NVR خود را به اینترنت متصل کنید. این کار معمولاً از طریق کابل شبکه به مودم/روتر منزل انجام می شود. سپس مراحل زیر را دنبال کنید:

• نصب اپلیکیشن: نام اپلیکیشن مربوط به برند دستگاه خود را (معمولاً در دفترچه راهنما ذکر شده است) از App Store یا Google Play دانلود و نصب کنید. (مثلاً DMSS برای داهوا یا Hik-Connect برای هایک ویژن).
• ایجاد حساب کاربری: در اپلیکیشن یک حساب کاربری ایجاد کنید.
• افزودن دستگاه: در اپلیکیشن، گزینه افزودن دستگاه (Add Device) را انتخاب کنید. معمولاً می توانید با اسکن کد QR روی دستگاه DVR/NVR یا وارد کردن سریال نامبر آن، دستگاه را اضافه کنید.
• تنظیمات شبکه: در منوی دستگاه ضبط، به بخش تنظیمات شبکه (Network Settings) بروید و مطمئن شوید که گزینه P2P (Peer-to-Peer) فعال است. این قابلیت به شما امکان می دهد بدون نیاز به تنظیمات پیچیده شبکه، از راه دور به دستگاه متصل شوید.
• مشاهده تصاویر: پس از افزودن موفقیت آمیز دستگاه، می توانید تصاویر زنده دوربین ها را روی موبایل یا لپ تاپ خود مشاهده کنید. همچنین امکان بازبینی فیلم های ضبط شده نیز وجود دارد.

برای لپ تاپ، معمولاً نرم افزارهای دسکتاپ مخصوص برند دستگاه وجود دارد که می توانید از وب سایت سازنده دانلود کنید. مراحل اتصال در این نرم افزارها نیز مشابه اپلیکیشن موبایل است.

troubleshooting ⚙️ عیب یابی و رفع مشکلات رایج

حتی با بهترین برنامه ریزی و دقیق ترین نصب، ممکن است با مشکلاتی روبرو شوید. دانستن چگونگی عیب یابی اولیه می تواند در زمان و هزینه شما صرفه جویی کند. در این بخش به برخی از مشکلات رایج و راه حل های آن ها می پردازیم.

علت نویز در تصویر

نویز در تصویر، به خصوص در دوربین های آنالوگ، یک مشکل رایج است. دلایل مختلفی می تواند باعث آن شود:

• کابل بی کیفیت یا آسیب دیده: از کابل های استاندارد و با کیفیت استفاده کنید. کابل را برای هرگونه بریدگی یا آسیب بررسی کنید.
• اتصال ضعیف BNC: مطمئن شوید فیش BNC به درستی و محکم به کابل و دستگاه متصل شده است.
• تداخل الکترومغناطیسی: کابل های دوربین را از کابل های برق فشار قوی، موتورهای الکتریکی یا ترانسفورماتورها دور نگه دارید.
• منبع تغذیه ضعیف: آداپتور دوربین ممکن است جریان کافی را تأمین نکند. از آداپتورهای استاندارد و متناسب با نیاز دوربین استفاده کنید.

دلایل ضبط نشدن تصاویر

اگر دوربین ها تصویر می دهند اما ضبط انجام نمی شود، این موارد را بررسی کنید:

• عدم شناسایی هارد دیسک: مطمئن شوید هارد به درستی نصب شده و کابل های SATA متصل هستند. در منوی دستگاه، وضعیت هارد را بررسی کنید.
• هارد دیسک پر: فضای هارد دیسک ممکن است پر شده باشد. می توانید تنظیمات را روی حالت بازنویسی (Overwrite) قرار دهید یا هارد بزرگ تری نصب کنید.
• هارد دیسک فرمت نشده: هارد دیسک باید پس از نصب، از طریق منوی دستگاه فرمت شود.
• تنظیمات ضبط:مطمئن شوید که تنظیمات ضبط (Recording Schedule) فعال است و دوربین ها در زمان های مورد نظر شما برای ضبط تنظیم شده اند.

🛡️ نکات ایمنی و نگهداری پس از نصب

نصب دوربین مداربسته تنها یک بخش از کار است. برای اطمینان از عملکرد طولانی مدت و ایمن سیستم، رعایت نکات نگهداری و ایمنی ضروری است. با این کار، می توانید از سرمایه گذاری خود محافظت کرده و آرامش خاطر بیشتری داشته باشید.

حفاظت از دستگاه ضبط

دستگاه DVR/NVR حاوی اطلاعات مهم شماست و باید در مکانی امن و دور از دسترس قرار گیرد. اگر دستگاه به سرقت برود، تمام تصاویر ضبط شده از دست خواهند رفت. توصیه می شود:

• دستگاه را در یک مکان مخفی یا قفل دار (مانند کمد، گاوصندوق کوچک یا رک دیواری) قرار دهید.
• از تهویه مناسب دستگاه اطمینان حاصل کنید تا از داغ شدن بیش از حد جلوگیری شود.
• از اتصال مستقیم دستگاه به برق بدون محافظ خودداری کنید. یک محافظ برق یا UPS می تواند از آسیب های ناشی از نوسانات برق جلوگیری کند.

نگهداری و به روزرسانی

برای حفظ کیفیت و امنیت سیستم مداربسته خود، به نکات زیر توجه کنید:

• تمیز کردن دوره ای دوربین ها: لنز دوربین ها، به خصوص در فضای بیرونی، ممکن است کثیف شود. به آرامی با یک پارچه نرم و مرطوب آن ها را تمیز کنید.
• بررسی کابل ها: هر چند وقت یک بار کابل ها را برای هرگونه آسیب فیزیکی یا فرسودگی بررسی کنید.
• به روزرسانی نرم افزار: ایرانکمز همیشه توصیه می کند فریمور دستگاه DVR/NVR و اپلیکیشن موبایل خود را به روز نگه دارید. این کار می تواند بهبودهای امنیتی و عملکردی را به همراه داشته باشد.
• پشتیبان گیری از اطلاعات مهم: اگر رویداد خاصی ضبط شده که برایتان مهم است، آن را روی فلش یا فضای ابری پشتیبان گیری کنید.

❓ آیا نصب دوربین مداربسته بدون دانش فنی امکان پذیر است؟

بله، با دنبال کردن یک راهنمای جامع و گام به گام مانند همین مقاله، افراد مبتدی نیز می توانند با کمی دقت و حوصله، سیستم مداربسته منزل خود را نصب کنند. البته برای برخی مراحل مانند سوکت زنی کابل شبکه، نیاز به ابزار و مهارت اولیه است.

❓ چه تفاوتی بین سیستم های مداربسته آنالوگ و تحت شبکه وجود دارد؟

سیستم های آنالوگ (AHD, HDCVI, HDTVI) از کابل کواکسیال و DVR استفاده می کنند و معمولاً ارزان تر هستند. سیستم های تحت شبکه (IP) از کابل شبکه و NVR بهره می برند، کیفیت تصویر بالاتری دارند و امکانات هوشمندتری ارائه می دهند.

❓ بهترین محل برای قرارگیری دستگاه DVR در منزل کجاست؟

بهترین مکان، جایی امن، دور از دسترس کودکان و سارقان، و با تهویه مناسب است. کمد دیواری قفل دار، اتاق تاسیسات یا یک رک کوچک دیواری در مکانی مخفی، گزینه های مناسبی هستند.

❓ آیا می توانم بدون اینترنت هم تصاویر را مشاهده کنم؟

بله، برای مشاهده تصاویر زنده یا بازبینی فیلم های ضبط شده به صورت محلی، نیازی به اینترنت ندارید. می توانید دستگاه DVR/NVR را به یک مانیتور یا تلویزیون متصل کنید. اینترنت فقط برای انتقال تصویر از راه دور (روی موبایل یا لپ تاپ) لازم است.

❓ چگونه از حریم خصوصی دوربین ها محافظت کنم؟

همیشه رمز عبور قوی برای دستگاه و اپلیکیشن خود انتخاب کنید و آن را به طور منظم تغییر دهید. دوربین ها را به گونه ای جانمایی کنید که حریم خصوصی همسایگان را نقض نکند و فقط فضای شخصی شما را پوشش دهد.

📌 جمع بندی

نصب دوربین مداربسته در منزل، دیگر یک کار پیچیده و دست نیافتنی نیست. با این راهنمای گام به گام و با کمی دقت، شما می توانید به راحتی سیستم امنیتی منزل خود را نصب و راه اندازی کنید. از انتخاب تجهیزات مناسب و جانمایی دقیق تا کابل کشی و راه اندازی نرم افزاری، همه چیز در دستان شماست. به یاد داشته باشید که امنیت خانه شما، آرامش خاطر شما را به همراه دارد و با نصب صحیح یک سیستم مداربسته، می توانید گامی بزرگ در جهت افزایش این امنیت بردارید. اگر در هر مرحله نیاز به کمک یا مشاوره تخصصی داشتید، کارشناسان ایرانکمز آماده پاسخگویی به سوالات شما هستند.
