تاثیر طراحی سوله بر عملکرد جرثقیل سقفی

در صنایع سنگین انبارها کارگاه‌های تولیدی و پروژه‌های عمرانی جرثقیل سقفی به‌عنوان یکی از اصلی‌ترین ابزارهای جابجایی بار شناخته می‌شود. اما چیزی که بسیاری از مدیران پروژه و مهندسان کمتر به آن توجه می‌کنند تأثیر طراحی سوله بر عملکرد این جرثقیل‌هاست. طراحی دقیق علمی و منطبق با استانداردهای جرثقیل سقفی می‌تواند بهره‌وری ایمنی و دوام تجهیزات را چند برابر کند. از نحوه قرارگیری ستون‌ها گرفته تا ارتفاع سقف و مسیرهای ریل‌گذاری همگی جزئیاتی هستند که به صورت مستقیم یا غیرمستقیم بر عملکرد جرثقیل اثرگذارند. در این مقاله به بررسی جامع تمام این فاکتورها خواهیم پرداخت و نشان می‌دهیم که چگونه یک طراحی اصولی می‌تواند هزینه‌های نگهداری را کاهش داده و ایمنی محیط کار را به سطح بالاتری برساند.

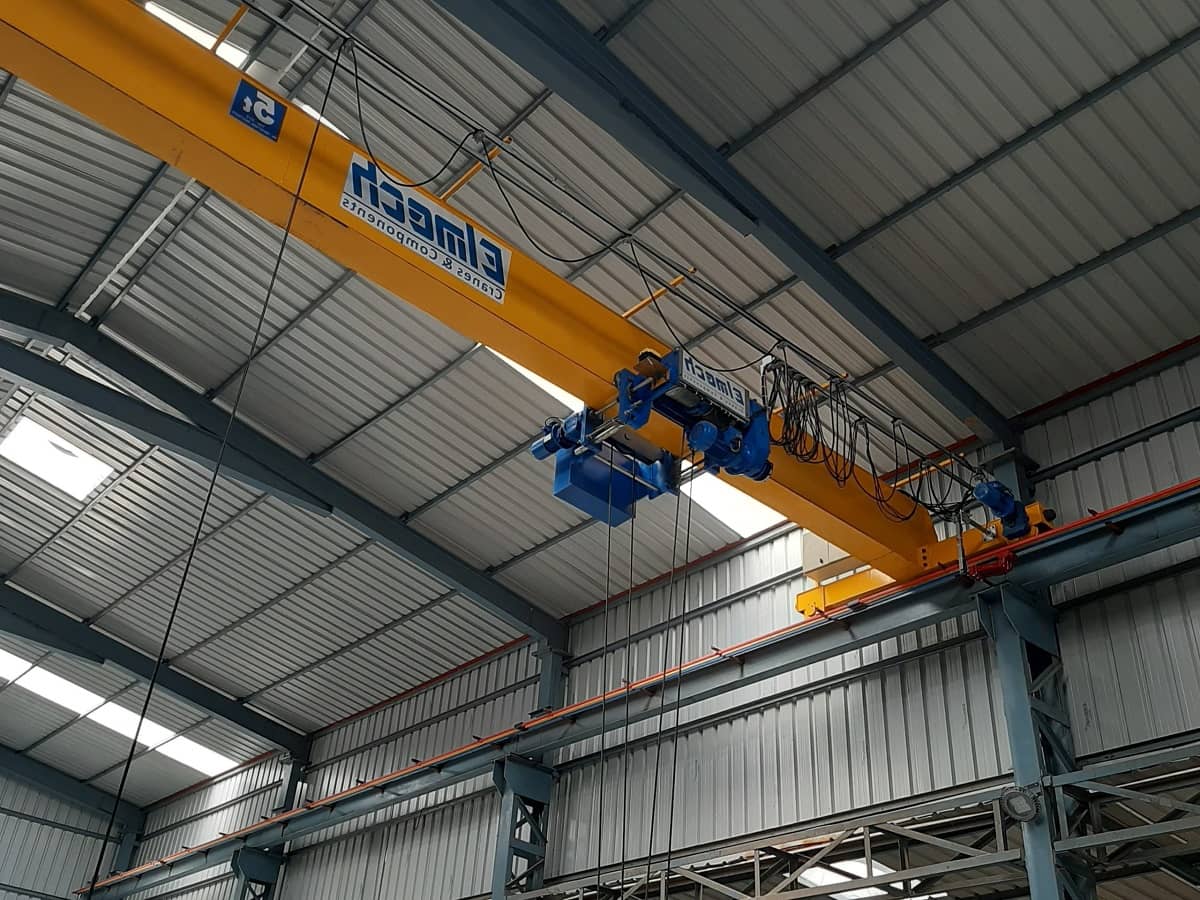

اهمیت طراحی دقیق سوله برای نصب جرثقیل سقفی

طراحی و ساخت سوله در صورتی که با در نظر گرفتن نصب جرثقیل سقفی انجام شود از اهمیت حیاتی برخوردار است. زیرا جرثقیل سقفی تنها یک دستگاه مکانیکی ساده نیست بلکه سیستم پیچیده‌ای است که بارهای زیادی را وارد سازه سوله می‌کند. اگر در مرحله طراحی سوله مشخصات و نیازهای جرثقیل سقفی در نظر گرفته نشود نه‌تنها عملکرد آن مختل خواهد شد بلکه خطرات جدی نظیر لرزش تخریب سازه و حتی ریزش سوله وجود خواهد داشت. طراحی دقیق به معنای تطابق کامل هندسه مصالح و استحکام سازه با ویژگی‌های عملکردی جرثقیل است. در ادامه به سه عامل مهم که باید در طراحی مد نظر قرار گیرند می‌پردازیم:

نقش بارهای دینامیکی در طراحی

برخلاف بارهای استاتیکی که به‌صورت یکنواخت و ثابت بر سازه وارد می‌شوند جرثقیل سقفی در حین حرکت بارهای دینامیکی شدیدی تولید می‌کند. این بارها حاصل شتاب‌گیری توقف نوسان بار و ضربه‌های احتمالی حین جابجایی هستند. اگر این نیروهای متغیر به‌درستی محاسبه و در طراحی لحاظ نشوند می‌توانند باعث خمش ترک یا حتی شکست در سازه شوند. به همین دلیل مهندسین طراح باید در تحلیل سازه اثر بارهای ضربه‌ای و ارتعاشی ناشی از حرکت جرثقیل را با استفاده از نرم‌افزارهای تخصصی لحاظ کنند.

تأثیر دهانه سوله بر حرکت جرثقیل

دهانه سوله یا همان فاصله بین دو ستون کناری مستقیماً بر نحوه عملکرد جرثقیل سقفی تأثیر می‌گذارد. در سوله‌هایی با دهانه بزرگ تیرهای حمال (راهبرها) که ریل‌های جرثقیل روی آن‌ها قرار می‌گیرند باید مقاومت بالایی داشته باشند تا در برابر خمش و لرزش دچار مشکل نشوند. اگر این دهانه به‌درستی محاسبه نشود یا تیرهای استفاده‌شده ضعیف باشند حرکت جرثقیل با لرزش همراه می‌شود و دقت عملکرد آن کاهش می‌یابد. همچنین احتمال آسیب به ریل‌ها چرخ‌ها و قطعات مکانیکی افزایش پیدا می‌کند.

سازگاری ستون‌ها و تیرها با سیستم جرثقیل

یکی از چالش‌های مهم در طراحی سوله برای جرثقیل سقفی اطمینان از سازگاری کامل ستون‌ها و تیرهای سازه با سیستم جرثقیل است. ستون‌ها باید نه‌تنها وزن خود و بارهای سوله را تحمل کنند بلکه باید بتوانند بارهای عمودی و افقی جرثقیل را نیز منتقل کنند. این به معنای نیاز به مقاطع بزرگ‌تر اتصالات تقویت‌شده و در بسیاری موارد استفاده از سخت‌کننده‌ها و بادبندهای اضافی است. همچنین تیرهای حمال باید در محل مناسب و با مشخصات فنی دقیق طراحی شوند تا محل نصب ریل‌های جرثقیل کاملاً پایدار و تراز باشد.

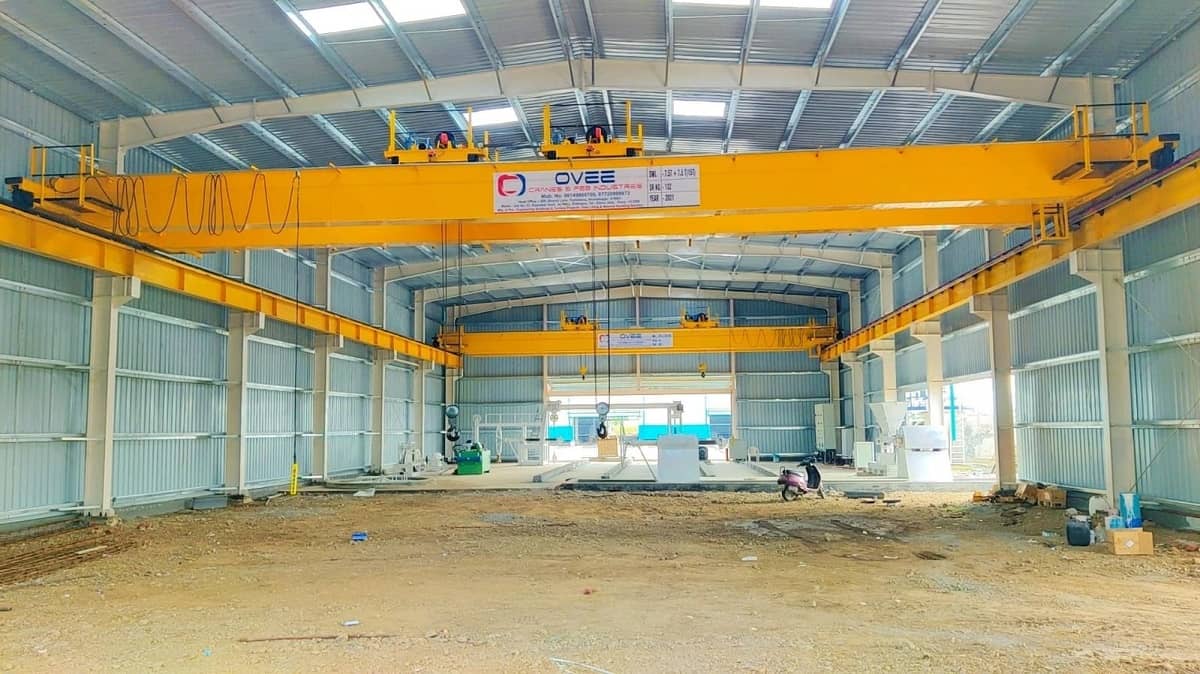

ابعاد و ارتفاع سوله؛ عامل کلیدی در عملکرد جرثقیل

ابعاد کلی سوله به‌خصوص ارتفاع و عرض آن نقش مهمی در عملکرد روان و ایمن جرثقیل سقفی ایفا می‌کند. انتخاب ابعاد مناسب سوله باعث می‌شود جرثقیل بتواند به‌راحتی حرکت کند بارها را به درستی جابجا کند و خطر برخورد با سازه‌های جانبی یا سقف به حداقل برسد. در ادامه دو نکته مهم در این زمینه را بررسی می‌کنیم:

ارتفاع مناسب برای حرکت قلاب

ارتفاع داخلی سوله باید به گونه‌ای طراحی شود که قلاب جرثقیل سقفی بتواند در طول عملیات جابجایی بار بدون برخورد به سقف یا سایر تجهیزات به‌راحتی بالا و پایین برود. اگر ارتفاع سوله ناکافی باشد علاوه بر محدود کردن دامنه حرکت قلاب احتمال برخورد قلاب با سقف یا تکیه‌گاه‌ها وجود دارد که این امر می‌تواند باعث آسیب به تجهیزات و توقف عملیات شود. همچنین ارتفاع مناسب به اپراتور امکان می‌دهد بارها را با دقت بیشتری جابجا کند و ایمنی بیشتری در فرآیند حمل و نقل مواد فراهم شود.

فاصله بین ستون‌ها و تأثیر آن بر جابجایی بار

فاصله بین ستون‌ها یا همان دهانه سوله مستقیماً بر مسیر حرکت جرثقیل و نحوه جابجایی بار تأثیر می‌گذارد. اگر فاصله بین ستون‌ها زیاد باشد فضای بیشتری برای حرکت جرثقیل و بار فراهم می‌شود که این موضوع برای کارگاه‌ها و کارخانه‌هایی با نیاز به جابجایی بارهای بزرگ و سنگین بسیار اهمیت دارد. اما در مقابل افزایش دهانه بدون تقویت مناسب تیرها و ستون‌ها می‌تواند باعث لرزش و کاهش پایداری ساختار شود. بنابراین طراحی دقیق و متعادل فاصله ستون‌ها باید با توجه به ظرفیت جرثقیل و نوع بارها صورت گیرد تا علاوه بر فضای کافی استحکام سازه نیز تضمین شود.

زیرساخت‌های موردنیاز جرثقیل در سوله

برای آن‌که جرثقیل سقفی بتواند در یک سوله به‌درستی ایمن و بدون اختلال کار کند نیازمند زیرساخت‌هایی تخصصی و مهندسی‌شده است. این زیرساخت‌ها در واقع شالوده‌ی عملکرد صحیح و پایدار جرثقیل هستند و نبود یا ضعف در هر کدام از آن‌ها می‌تواند منجر به لرزش کاهش عمر دستگاه یا حتی حوادث جدی شود. در این بخش به سه مورد از مهم‌ترین زیرساخت‌های موردنیاز برای نصب جرثقیل سقفی در سوله می‌پردازیم:

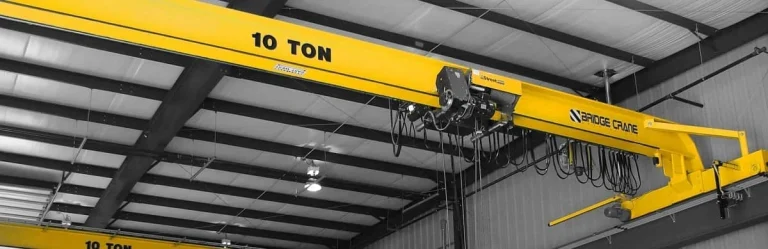

ریل‌گذاری استاندارد

ریل‌هایی که روی تیرهای حمال سوله نصب می‌شوند مسیر اصلی حرکت جرثقیل سقفی هستند. این ریل‌ها باید طبق استانداردهای بین‌المللی طراحی و نصب شوند تا بتوانند بارهای سنگین و شوک‌های ناشی از حرکت جرثقیل را تحمل کنند. ریل‌گذاری غیراصولی باعث می‌شود چرخ‌های جرثقیل دچار ساییدگی انحراف یا خرابی شوند و حرکت جرثقیل روان و دقیق نباشد. همچنین تراز بودن کامل ریل‌ها بسیار مهم است؛ کوچک‌ترین انحراف در تراز منجر به خمش در سازه و افزایش فشار به قطعات جرثقیل می‌شود.

انتخاب تیر حمال مناسب

تیرهای حمال همان اعضای افقی هستند که ریل‌های جرثقیل روی آن‌ها قرار می‌گیرند و بار جرثقیل از طریق آن‌ها به ستون‌های سوله منتقل می‌شود. این تیرها باید از لحاظ جنس مقطع ضخامت و نوع اتصال کاملاً با ظرفیت جرثقیل سقفی سازگار باشند. به‌طور معمول از تیرهای I یا H با مقاطع بزرگ و مقاوم در برابر خمش استفاده می‌شود. همچنین باید دقت شود این تیرها در برابر نیروهای پیچشی و دینامیکی که هنگام حرکت و توقف ناگهانی جرثقیل وارد می‌شوند مقاومت کافی داشته باشند.

فونداسیون تقویت‌شده برای تحمل وزن جرثقیل

فونداسیون سوله باید به‌گونه‌ای طراحی شود که نه‌تنها وزن خود سازه و تجهیزات ثابت را تحمل کند بلکه قادر به تحمل بارهای سنگین و متحرک جرثقیل سقفی نیز باشد. این مسئله به‌ویژه در ناحیه ستون‌ها که بار به زمین منتقل می‌شود اهمیت زیادی دارد. در بسیاری از موارد استفاده از فونداسیون‌های خاص مانند فونداسیون مسلح‌شده با آرماتورهای ویژه شمع‌کوبی یا اجرای بتن با مقاومت بالا ضروری است. نادیده گرفتن این موضوع می‌تواند به نشست سازه ترک‌خوردگی یا حتی شکست فونداسیون منجر شود.

تأثیر طراحی سقف و دیوارهای سوله بر عملکرد جرثقیل

طراحی سقف و دیوارهای سوله علاوه بر نقش محافظتی و سازه‌ای به طور مستقیم روی عملکرد جرثقیل سقفی نیز تأثیرگذار است. سقف باید طوری طراحی شود که علاوه بر تحمل بارهای وزنی و شرایط جوی فضایی مناسب و بدون مانع برای حرکت قلاب و بار جرثقیل ایجاد کند. همچنین دیوارها نباید مانعی در مسیر حرکت افقی جرثقیل ایجاد کنند یا فضای کاری جرثقیل را محدود سازند. انتخاب مصالح سبک و مقاوم افزایش ارتفاع مناسب سقف و ایجاد پنجره‌ها یا بازشوهایی با مکان‌یابی مناسب همگی باعث بهبود عملکرد جرثقیل می‌شوند و احتمال برخورد و آسیب به سازه یا تجهیزات را کاهش می‌دهند.

نصب ادوات ایمنی و برقی

در طراحی سوله برای نصب جرثقیل سقفی نصب ادوات ایمنی و برقی از جمله تابلوهای برق کلیدهای اضطراری سیستم‌های هشداردهنده و روشنایی باید به گونه‌ای صورت گیرد که اختلالی در مسیر حرکت جرثقیل ایجاد نکند. کابل‌ها و سیم‌های برق باید به صورت منظم و ایمن در کانال‌ها یا سقف قرار گیرند تا خطر برخورد جرثقیل یا قلاب با آن‌ها به حداقل برسد. همچنین نصب سیستم‌های ایمنی مثل سنسورهای تشخیص موانع ترمزهای اضطراری و محافظ‌های مکانیکی می‌تواند به کاهش خطرات احتمالی کمک کند و عملکرد جرثقیل را امن‌تر و کارآمدتر نماید.

تهویه و نورگیری بدون مزاحمت برای جرثقیل

وجود تهویه مناسب و نور کافی در سوله از نیازهای اصلی محیط‌های صنعتی است اما طراحی این بخش‌ها باید به گونه‌ای باشد که به حرکت و عملکرد جرثقیل آسیبی نرساند. به عنوان مثال نصب هواکش‌ها و دریچه‌های تهویه در محل‌هایی که مانع حرکت جرثقیل یا قلاب نشوند اهمیت زیادی دارد. همچنین نورگیری طبیعی از طریق پنجره‌ها یا سقف شفاف باید طوری طراحی شود که نور به صورت مستقیم روی مسیر حرکت جرثقیل یا چشم اپراتور نتابد و باعث کاهش دقت یا ایجاد خطرات بینایی نشود. استفاده از نورپردازی‌های مناسب و قرار دادن تجهیزات تهویه و نورگیر در محل‌های دقیق و کنترل شده به افزایش ایمنی و بهره‌وری جرثقیل کمک می‌کند.

الزامات ایمنی در طراحی سوله جرثقیل‌دار

ایمنی یکی از اصلی‌ترین فاکتورهای طراحی سوله‌های مجهز به جرثقیل سقفی است. هرگونه سهل‌انگاری در رعایت نکات ایمنی می‌تواند علاوه بر خسارات مالی باعث حوادث جانی و توقف‌های ناگهانی در روند تولید شود. برای تضمین ایمنی در این نوع سوله‌ها باید به مجموعه‌ای از الزامات توجه ویژه داشت که در ادامه به مهم‌ترین آن‌ها اشاره می‌کنیم:

مسیرهای اضطراری و دسترسی آسان

وجود مسیرهای اضطراری واضح و عریض در سوله‌های جرثقیل‌دار اهمیت بسیار بالایی دارد. این مسیرها باید بدون مانع و با عرض کافی طراحی شوند تا در مواقع اضطراری مثل آتش‌سوزی یا خرابی جرثقیل کارکنان بتوانند به سرعت و ایمن از محل خارج شوند. همچنین دسترسی آسان نیروهای امدادی به بخش‌های مختلف سوله ضروری است. مسیرهای عبور جرثقیل باید به گونه‌ای تعیین شوند که در هیچ شرایطی مانعی برای خروج سریع و امن افراد ایجاد نکنند. علامت‌گذاری‌های مناسب و نورپردازی اضطراری نیز باید به صورت کامل و منظم اجرا شود.

طراحی مطابق با استانداردهای ایمنی جرثقیل‌ها

تمامی مراحل طراحی سوله جرثقیل‌دار باید منطبق با استانداردهای ملی و بین‌المللی ایمنی جرثقیل‌ها انجام شود. این استانداردها شامل تعیین ظرفیت جرثقیل محل نصب تجهیزات ایمنی الزامات مربوط به ترمزها و سیستم‌های کنترلی فاصله مجاز از موانع و رعایت حداقل فاصله ارتفاعی برای حرکت بار است. همچنین استانداردها تاکید دارند که سوله باید توان تحمل بارهای استاتیکی و دینامیکی وارد شده توسط جرثقیل را داشته باشد و اتصالات سازه‌ای به درستی طراحی شده باشند. رعایت این استانداردها تضمین می‌کند که عملکرد جرثقیل بدون خطر و با بالاترین سطح ایمنی انجام گیرد.

نقش ریموت کنترلی در عملکرد جرثقیل سقفی

یکی از فناوری‌های کاربردی که امروزه در جرثقیل‌های سقفی مورد استفاده قرار می‌گیرد سیستم‌های ریموت کنترلی است. این نوع کنترل از راه دور به اپراتور اجازه می‌دهد تا بدون نیاز به حضور مستقیم در کنار جرثقیل عملیات جابجایی بار را از فاصله‌ای ایمن مدیریت کند. استفاده از ریموت کنترلی جرثقیل سفقی نه تنها ایمنی اپراتور را افزایش می‌دهد بلکه دقت در کنترل حرکات جرثقیل را نیز بالا می‌برد. برای بهره‌برداری بهتر از این فناوری طراحی سوله باید به‌گونه‌ای باشد که اختلالی در سیگنال‌های کنترلی ایجاد نشود و دید مستقیم اپراتور به مسیر حرکت بار وجود داشته باشد. بنابراین در هنگام طراحی سوله باید محل قرارگیری اپراتور موانع احتمالی در مسیر سیگنال و نحوه ارتباط ایمن بین کنترل و دستگاه در نظر گرفته شود.

کاهش هزینه‌های نگهداری با طراحی اصولی سوله

طراحی اصولی و دقیق سوله‌ای که قرار است جرثقیل سقفی در آن نصب شود می‌تواند به شکل چشمگیری هزینه‌های نگهداری و تعمیرات را کاهش دهد. وقتی تمامی اجزا و زیرساخت‌ها به درستی و مطابق استاندارد ساخته شوند سیستم جرثقیل عملکرد بهینه‌تری خواهد داشت و از آسیب‌های زودرس جلوگیری می‌شود. در ادامه به سه نکته کلیدی در این زمینه می‌پردازیم:

کاهش استهلاک ریل و قطعات جرثقیل

طراحی درست ابعاد سوله ریل‌گذاری استاندارد و انتخاب مواد با کیفیت بالا باعث می‌شود که قطعات جرثقیل از جمله چرخ‌ها ریل‌ها کابل‌ها و سیستم‌های حرکتی کمتر دچار سایش و خرابی شوند. این امر علاوه بر افزایش عمر مفید قطعات هزینه‌های ناشی از تعویض و تعمیرات مکرر را به شدت کاهش می‌دهد. همچنین ریل‌های دقیق و هم‌تراز حرکت روان جرثقیل را تضمین کرده و فشارهای اضافی روی سیستم حرکتی را کاهش می‌دهند.

تسهیل تعمیر و نگهداری سیستم‌ها

طراحی فضای داخلی سوله به گونه‌ای که دسترسی به قطعات و تجهیزات جرثقیل آسان باشد نقش مهمی در تسهیل فرآیند تعمیر و نگهداری دارد. فضای کافی برای باز و بسته کردن قطعات جایگاه مناسب برای نصب تجهیزات ایمنی و روشنایی کافی همه به تکنسین‌ها کمک می‌کند تا عملیات سرویس و تعمیرات را سریع‌تر و با کیفیت‌تر انجام دهند. این موضوع باعث می‌شود زمان توقف جرثقیل کاهش یابد و عملکرد کلی سیستم در طول زمان بهینه باقی بماند.

نتیجه‌گیری

طراحی سوله برای نصب جرثقیل سقفی فقط یک عملیات سازه‌ای ساده نیست بلکه یک فرآیند استراتژیک است که می‌تواند تمام سیستم بهره‌برداری ایمنی و نگهداری را تحت تأثیر قرار دهد. اگر طراحی بر اساس اصول مهندسی و استانداردهای روز انجام گیرد نه‌تنها عملکرد جرثقیل سقفی بهبود می‌یابد بلکه هزینه‌های جانبی نظیر تعمیرات استهلاک قطعات مصرف انرژی و حتی خطرات انسانی به میزان قابل توجهی کاهش خواهد یافت. پس اگر به دنبال سوله‌ای هستید که سال‌ها بدون دردسر و با راندمان بالا کار کند باید از همان ابتدا با دیدی حرفه‌ای به طراحی آن نگاه کنید. طراحی هوشمندانه امروز صرفه‌جویی هوشمندانه فرداست.
